这是一款基于计算机控制的工频电压击穿试验系统。它通过人机对话方式，专用于固体在允许电压下不导电的材料（如绝缘漆、树脂、塑料、薄膜、陶瓷等）在工频电压下的击穿电压、击穿强度及耐电压测试。
在电气在允许电压下不导电的材料的质量评估与安全性验证过程中，电压击穿强度试验是至关重要的环节。GBT1408作为固体在允许电压下不导电的材料电气强度试验的核心国家标准，对试验设备提出了明确的技术方面的要求。为满足标准规定的测试需求，确保试验数据的准确性与可靠性，专门设计了符合GBT1408规定要求的漆膜电压强度击穿试验系统，型号为BDJC-100KV。GB/T1408漆膜电压强度击穿试验仪BDJC-100KV大多数都用在测定绝缘漆漆膜、树脂和胶、浸渍纤维制品、层压制品、塑料、薄膜复合制品等固体在允许电压下不导电的材料在工频电压下的击穿电压、击穿强度以及耐电压性能。其核心设计理念在于通过精确控制与测量，模拟材料在实际工况下的电气应力表现，为材料的研发、生产质量控制及入厂检验提供客观、科学的评估依据。
GB/T1408漆膜电压强度击穿试验仪BDJC-100KV的设计严格遵循了电气在允许电压下不导电的材料测试领域的多项国家标准与方法，确保试验的规范性与结果的可比性。其适合使用的范围覆盖了广泛的固体与液体绝缘介质测试需求。
GB/T 1408.1-2016 《固体在允许电压下不导电的材料电气强度试验方法 第1部分：工频下试验》：这是设备设计的主要遵循标准，规定了在工频电压下测试固体在允许电压下不导电的材料电气强度（击穿电压和击穿强度）的通用方法。
GB/T 1695-2005 《硫化橡胶 工频电压击穿强度和耐电压的测定方法》：适用于硫化橡胶及其制品的相关电气性能测试。
GB/T 3333 《电缆纸工频击穿电压试验方法》：针对电缆纸产品的专用测试方法。
HG/T 3330 《绝缘漆漆膜击穿强度测定法》：本设备命名中“漆膜电压强度击穿”的直接标准依据，专门规定了绝缘漆漆膜击穿强度的测试方法。
GB/T 12656 《电容器纸工频击穿电压测定法》：适用于电容器纸的工频击穿电压测定。
ASTM D149 《固体电在允许电压下不导电的材料在商用电源频率下介电击穿电压和介电强度的标准试验方法》：国际通用的测试标准，提供了测试的另一种规范性参考。
GB/T 507-2002 《绝缘油击穿电压测定法》：适用于变压器油、电容器油等绝缘液体介质击穿电压的测定。
DL/T 429.9-91 《电力系统油质试验方法 绝缘油介电强度测定法》：电力行业针对绝缘油介电强度的专业测试方法。
固体在允许电压下不导电的材料：包括但不限于绝缘漆、清漆、树脂与胶（固化前后）、浸渍纤维制品（如布、绸、纸层压板）、层压制品（环氧板、电木板、酚醛板等）、云母及其制品、塑料薄膜（如PET、PP、PE）、薄膜复合制品、陶瓷、玻璃等。
试验类型：可进行工频交流或直流电压下的击穿电压试验、击穿强度计算、耐压试验（指定电压下的长时间承担接受的能力测试）以及梯度升压试验。

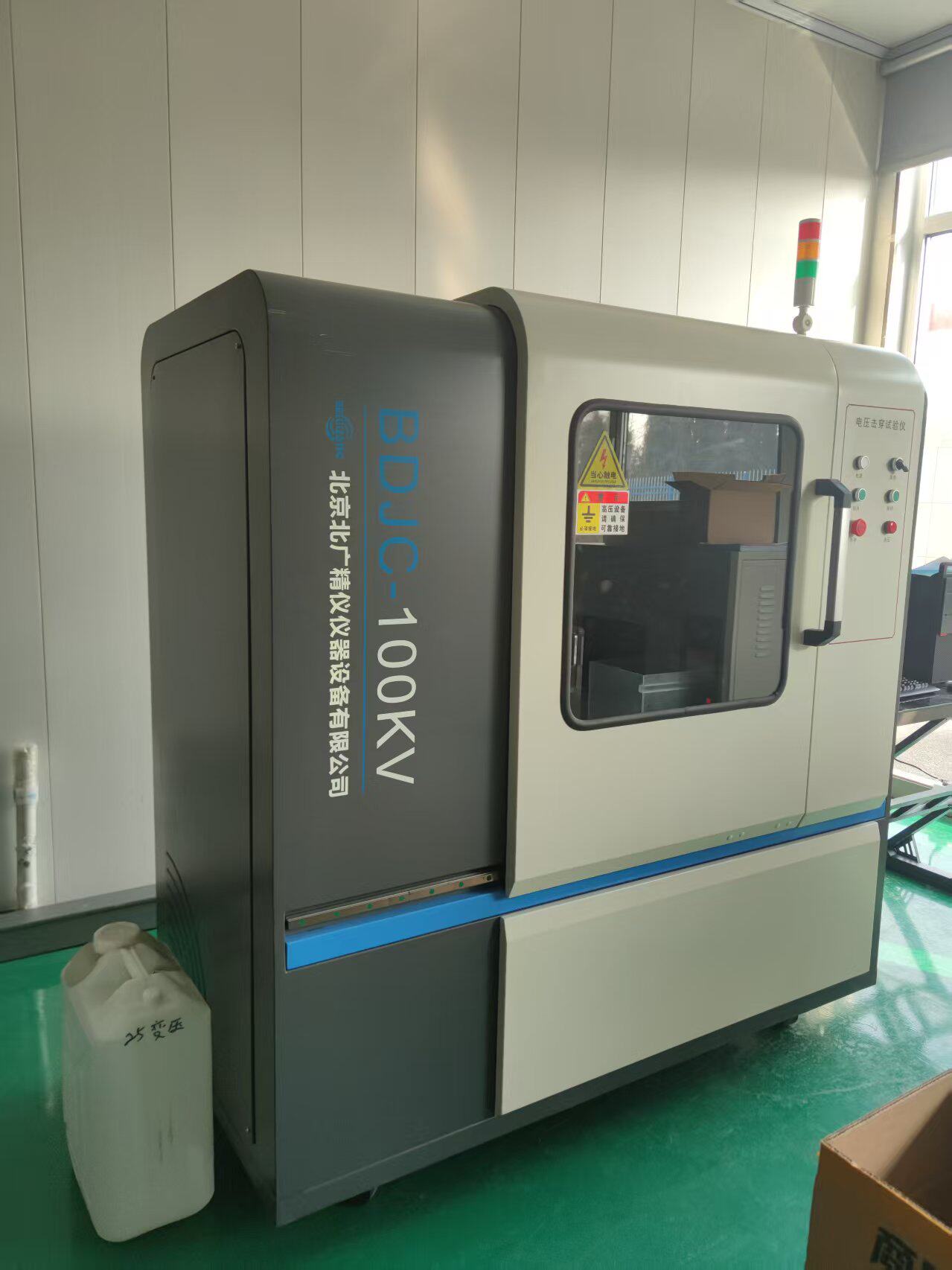

BDJC-100KV型漆膜电压强度击穿试验仪是一个集成了高压发生、精密控制、安全保护及数据采集处理的完整系统。其主要由以下几个核心部分构成：
高压发生单元：此单元是总系统的高压源，核心部件为高压变压器，其变比设计为1:1000，能够将输入端0-100V的电压提升至最高100kV的工频高压。该变压器有充足的容量（10kVA），确保在试样击穿瞬间能提供所需的瞬时电流，同时维持电压波形不失真，符合规定标准要求。
升压与调压装置：使用先进的无触点电子调压技术取代传统的机械式调压器。该系统可实现平稳、连续的电压调节，升压速率在0.1 kV/s 至 5.0 kV/s范围内用户自定义设置，支持匀速升压、梯度（步进）升压等多种试验模式，避免了机械调压带来的电压突变和抖动问题，保证了升压过程的线性度与可控性。
控制核心：采用工业级可编程逻辑控制器作为系统的主控制单元，负责接收操作指令、控制升压过程、采集传感器信号、执行安全逻辑判断等。其高稳定性和抗干扰能力为设备的可靠运行奠定了基础。
人机交互界面：基于Windows操作系统开发的专用试验软件，提供图形化操作界面。软件集成了参数设置、试验控制、实时曲线显示、数据管理、报告生成等功能模块，界面直观，便于用户操作和学习。
数据传输与接口：系统具备多种通讯接口选项，包括RS-232、RS-485、以太网口（TCP/IP协议），支持有线连接。同时，可选配无线蓝牙控制模块，实现操作人员与高压设备的安全距离隔离，即“人机分离”操作，提升安全性。
电压测量：采用高精度的电压传感器（或高压分压器）对输出到试样两电极间的实际高压进行实时采样测量，测量精度在试验范围内优于±1%。
电流测量：内置电流传感器，实时监测试验回路中的电流变化。用户可在0-150mA范围内设定漏电流保护阈值。系统通过同时监测电压和电流的变化来判断试样是否发生击穿，判断方式更为可靠。
电极系统：设备提供多套符合不同测试标准（如GBT1408中规定的等径圆柱电极、球-板电极等）的电极。针对漆膜等薄层材料，常使用特定直径的平行板电极。对于液体测试，配置有符合规定标准的油杯及配套电极。电极材质通常为黄铜或不锈钢，表面光洁，尺寸精确。
测试腔体（试验箱）：是放置试样和电极的密闭空间，可充入空气或绝缘油作为试验介质。对需要高温环境或高温油介质下测试的情况，能定制具有加热和温控功能的高温试验箱体。
安全保护系统：这是保障操作人员和设施安全的核心。系统采用多层次、多维度的保护设计：
过压与过流保护：当输出电压或回路电流大于预设安全限值时，系统立即切断高压输出。
自动放电装置：每次试验结束或中断后，系统会自动对高压端和试样进行安全放电，并经过程序确认后，才可以进行下一步操作，防止残余电荷伤人。
数据采集与处理系统：控制管理系统实时采集并记录试验过程中的电压-时间数据、电流-时间数据。试验结束后，可自动计算击穿电压值、击穿强度（击穿电压除以试样厚度），并生成完整的试验曲线。数据可无限量本地存储，并支持导出至Excel表格进行二次分析。软件支持生成可自定义名称和格式的试验报告。
以下列出BDJC-100KV型试验仪的关键性能参数，这些参数客观定义了设备的技术能力：
电压采集方式：基于高精度传感器的变压器低压侧反馈采样（变比1:1000）
外形结构与尺寸：具体尺寸需参考实物，整体设计紧凑，包含主机、高压发生器、控制箱、电极支架等部分。
软件功能平台：Windows窗口操作系统，具备曲线动态显示、数据Excel导出、自定义报告生成打印、试验方式选择、参数灵活设置、多用户管理、多标准集成、连续试验操作等功能。
基于上述系统构成与性能参数，本试验仪在实现GBT1408等标准测试要求的基础上，呈现出一系列旨在提升测试效率、数据准确性与操作安全性的功能特点。
高精度与高稳定性的控制管理系统：以高可靠性可编程控制器作为中央处理单元，搭配高精度模拟量采集模块，确保了电压控制与数据采集的精确度和长期稳定性。先进的闭环控制算法使升压过程平滑线性，不受电网波动影响。
灵活多样的试验模式与参数设置：软件支持击穿、耐压、梯度三种基本试验模式，几乎涵盖所有标准规定的试验流程。所有关键参数，如升压速率、起始电压、终止电压、梯度步长、耐压值、耐压时间、保护电流阈值等，均可通过软件界面自由设定并保存为方案，适应不一样标准与材料的研究需求。
全面的数据管理与报告输出能力：试验数据自动记录并存储于本地数据库，存储容量仅受硬盘限制，可长期保存。用户可随时查询历史试验记录，并方便地将数据导出至通用Excel格式进行深入分析或存档。软件内置报告编辑器，允许用户自定义报告标题、选择需要包含的数据和曲线，直接打印符合实验室管理规范的专业报告。
多层次联动的安全防护体系：从硬件上的门联锁、零位启动、独立接地、泄放电阻网络，到软件中的过压、过流、短路、漏电实时监测与保护，再到试验结束后的强制自动放电流程，构成了物理隔离、电气保护、软件监控三位一体的安全保障，最大限度地降低了高压试验潜在的风险。
无线控制功能（可选）：通过加装蓝牙模块，操作人员可以在安全距离外通过计算机或平板设备控制试验过程、观察实时数据，实现了真正意义上的“人机分离”，明显提升了高电压试验的本质安全水平。
直观的图形化界面：试验过程中，软件主界面动态显示升压曲线（电压-时间曲线），并可叠加显示电流曲线，测试状态一目了然。
自检与预警功能：设备启动时可进行核心部件自检，运行中发现异常（如通讯中断、传感器异常）会即时弹出预警提示，便于维护。
通讯接口丰富：提供多种标准工业通讯接口（如TCP/IP, OPC, Web Service等），便于与实验室信息管理系统或其他上位机系统集成，实现数据自动上传和集中管理。
软件云端协议支持（可选）：软件支持无线云端协议，试验数据可上传至指定服务器，方便远程数据查看、备份与分析。
可选附件与定制：除了标准电极，还可提供球形电极、球-板电极、线材电极、管材电极等特殊电极以满足非标测试。可定制高温环境试验箱、特殊尺寸的油杯等。
一套完整的BDJC-100KV型漆膜电压强度击穿试验仪通常包含以下标准部件：
符合GB/T 1408.1标准的试验电极（如直径25mm和75mm的圆柱电极各一套） 二套
准备工作：将设备可靠接地。根据测试标准（如GBT1408或HG/T3330）要求准备试样。对于固体片材，测量并记录试样厚度（多点测量取平均）。选择正真适合的电极并清洁干净。若进行液体测试，则清洗并干燥油杯和电极。
试样安装：将试样置于电极之间，确保接触良好、对中准确。对于漆膜试样，需按规定要求涂覆并干燥固化在基板上。关闭试验箱门。
软件设置与启动：打开控制软件，登录用户账户。选择试验标准或创建新试验方案，设置试验参数：试验方式（如“匀速升压”）、电压类型（交流/直流）、升压速率、初始电压、终止电压（或设为“击穿自动停止”）、漏电流保护阈值等。输入试样信息（编号、厚度等）。
开始试验：确认设置无误，点击“开始试验”。系统自检通过后，自动从零开始按设定速率升压。软件界面实时显示电压值、电流值和升压曲线。
试验过程与终点：系统持续监测电压和电流。当试样发生击穿时，电压会出现明显跌落，电流会超过预设阈值，系统立即判定击穿并自动切断高压输出。屏幕上会锁定并显示击穿瞬间的电压值（即击穿电压）。
安全放电与数据保存：高压切断后，系统自动启动放电程序，将高压侧和试样上的电荷释放，同时界面显示“放电中”，放电完成后提示“放电结束，可开门”。软件自动保存本次试验的所有数据，包括击穿电压、试验时间等，并可计算击穿强度（若输入了厚度）。
后续操作：取出试样，观察击穿点形貌。可接着来进行下一个试样的测试，或调取历史数据生成试验报告。
定期清洁：保持设备外观清洁，特别是高压绝缘部件和电极，使用干燥的无尘布擦拭，避免积尘影响绝缘性能。
电极维护：按时进行检查电极表面是否光滑、无锈蚀、无烧蚀凹坑。如有损伤应按时换或由专业技术人员修复。
电气检查：定期由专业电工检查设备接地可不可靠，电源线及内部接线有无松动、老化。
功能校验：建议每年或每运行一定周期后，使用标准高压分压表对设备的输出电压进行一次校准，验证其显示精度。
软件备份：定期备份软件中的试验数据和参数方案，防止因计算机故障导致数据丢失。
安全规范：操作人员一定经过培训，熟悉高压安全准则规范。试验时务必确保试验区域无人靠近，试验后必须确认设备完全放电后再接触内部部件。
介质处理：若使用绝缘油，应按时进行检查油的介电强度，并根据规定要求更换或过滤处理油样，防止油质劣化影响测试结果。
符合GBT1408标准的BDJC-100KV型电压击穿试验仪是绝缘材料研发、生产及应用领域不可或缺的关键检测设备。它的应用贯穿于：
质量控制：对原材料和成品进行批次抽检或全检，确保其电气安全性能符合规定标准要求。
标准符合性验证：为产品满足国内外电工电子科技类产品的安全认证（如CCC, UL, IEC标准）提供关键的型式试验数据。
BDJC-100KV的漆膜电压强度击穿试验仪是一款严格依据包括GBT1408在内的多项国内外标准设计制造的高压测试设备。它集成了高精度程控高压电源、高可靠性安全保护系统、智能化的数据采集处理软件以及灵活多样的试验配置，能够准确、稳定、安全地完成各类固体和液体在允许电压下不导电的材料的工频电压击穿与耐压试验。设备的技术参数明确，功能特点突出，特别是在测量精度、安全防护、操作便捷性和数据管理方面做了着重设计与优化。通过提供客观、准确的电气强度性能数据，该设备对于保障绝缘材料及其制品的质量安全、促进相关行业的技术进步具有明确的实用价值与意义。正确的使用、规范的维护是充分的发挥其效能、获得长期可靠服务的基础。
